Manutention par Tube de Levage - De quoi parle-t-on ?

Qu’est-ce que la manutention par tube de levage ?

La manutention de charges à la main est une activité omniprésente dans toutes les entreprises de production de biens, de négoce ou de services.

Afin de réduire la pénibilité des salariés il est nécessaire de trouver des solutions d’aide à la manutention manuelle, que ce soit pour lever des charges lourdes ou pour les postes où la manutention est répétitive.

Le système de manutention par tube de levage est une technologie qui permet de porter sans effort des charges variées grâce à un système d’aspiration. Le poids est alors supprimé pour les opérateurs.

1. Un générateur de vide crée une aspiration dans un tube,
2. L’appel d’air permet de saisir les charges grâce à un outil de préhension,
3. Le tube de levage se comprime une fois obstrué par la charge ce qui soulève la charge

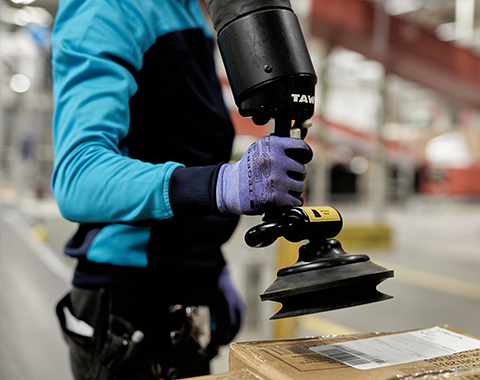

4. Une poignée de commande permet de contrôler l’orientation de l’appareil et la montée/descente de la charge

Cette technologie est très utilisée dans les milieux industriels et logistiques notamment car elle s’intègre parfaitement dans tous types d’environnements. Elle permet d’éliminer les risques de troubles musculosquelettiques ou TMS notamment sur des secteurs où le travail physique entraine de la pénibilité.

Aide à la manutention par tube de levage – Comment ça fonctionne ?

Un appareil de levage par tube d’aspiration est composé des éléments suivants :

Le générateur de vide qui va créer l’aspiration. Selon les modèles, il peut s’agir d’une turbine ou d’une pompe à palettes. Cet élément entraine une dépression dans le tube de levage qui permet de créer la prise de la charge et la levée

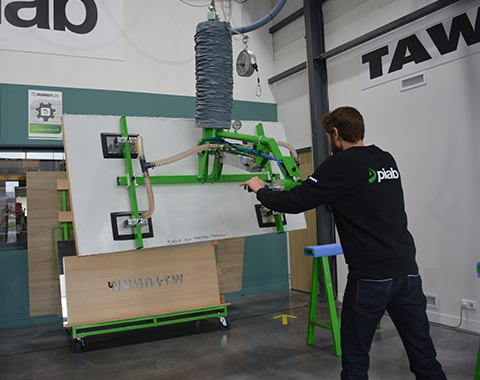

Le tube de levage est l’élément central de ce système de manutention. L’aspiration de l’air entraine un vide d’air qui fait se contracter le tube ce qui soulève la charge.

Dans quels secteurs intégrer des solutions d’aide à la manutention par tube de levage ?

Un système de manutention par ventouse peut facilement s’intégrer dans tous les secteurs d’activité. Dès que des charges sont manutentionnées, la pénibilité peut s’installer et être à l’origine de TMS (troubles musculosquelettiques), arrêts de travail et maladies professionnelles.

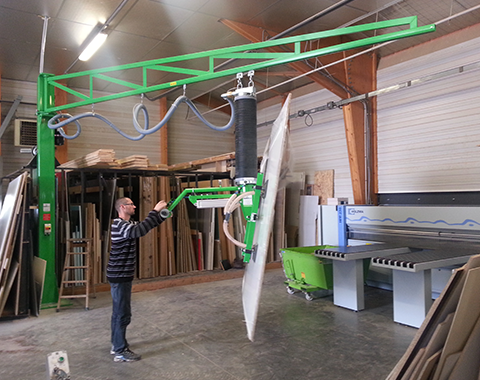

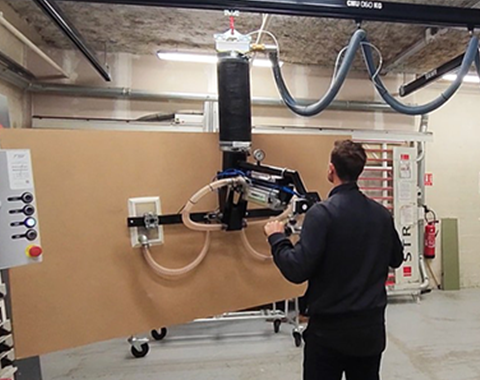

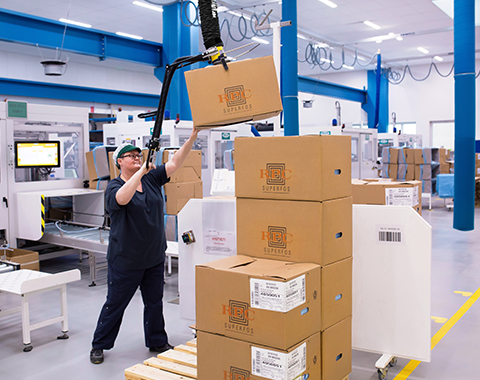

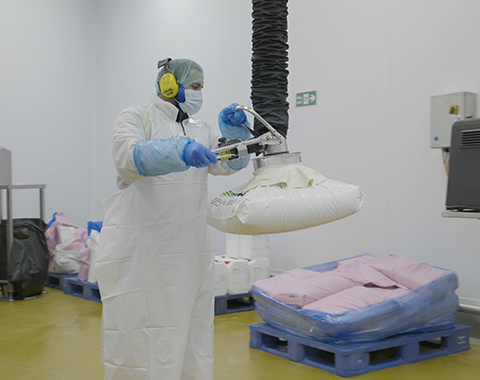

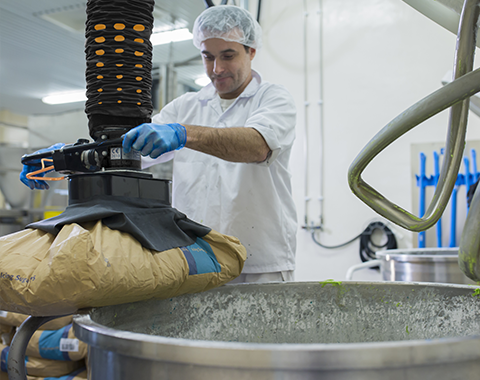

Ce type de manipulateur industriel peut est particulièrement utile sur des chaines de production pour faciliter le levage de panneaux, poutres et tout autre type de pièces manufacturées. En bout de chaîne, ces solutions sont également utiles lors des opérations de palettisation de produits conditionnés par cartons, sacs ou bidons.

Découvrez quelques secteurs où l’aide à la manutention par tube de levage est particulièrement utilisée

Tube de Levage – Maximisation de la productivité

Afin de maximiser la productivité des opérateurs, il est utile de s’équiper d’engins de levage. Ils permettent à un seul opérateur la manutention de charges lourdes, sans effort et rapidement jusqu’à 300 kg.

L’avantage est également notable sur le levage de charges volumineuses tels que des panneaux ou des poutres. Sans appareil, même sur des poids légers, ce type de charges implique l’intervention de plusieurs collaborateurs en adoptant des postures non-ergonomiques.

L’autre avantage est au niveau de la sécurité, tant des opérateurs que des charges. Les systèmes d’aide à la manutention par tube de levage garantissent une prise ou préhension des charges et évitent une mauvaise manipulation. Le risque de chute sur les opérateurs est alors quasiment nul si l’appareil est correctement utilisé.

De plus, la préhension par ventouse garantit l’intégrité du produit manutentionné ce qui est essentiel lorsqu’il s’agit de levage de vitrages, de plans de travail, de pièces de carrosserie par exemple.
